Selasa, 10 September 2019

TV PANASONIC Model TC 2088



TV PANASONIC Model TC 2088




Ganguan : tv sangat susah hidup pada  awal di pagi hari,setelah menunggu cukup lama baru tv bisa di hidupkan,dan tidak akan ada masaalah lagi sampai tv dimatikan kembali.(masaalah ini akan terulang kembali di saat tv di matikan jangka waktu lama )


Pemecahan masaalah :
sebagaimana bisanya seorang technisi biasanya setelah membuka kesing terlebih dahulu membersihkan dan memeriksa komponen secara pisual dan melihat apakah ada komponen yang berubah bentuk ,hangus,putus pcb,dll.jika di temui sebagaimana di atas biasanya diganti saja.

Baru kemudia memeriksa seluruh tegangan yang ada sesuai kaedah yang di anjurkan pabriknya

jika semua tegangan di yakini normal maka selanjutnya ukurlah tengangan basis dari Transistor horizontal ,biasanya di titik ini saat di hidupkan ada tegangan dibawah 3volt.jika tidak ada ,periksa bias basis dari transistor Driver nya.berlanjut selusuri jalur pcb sampai pada IC Cromanya,biasanya saat di start ada keluar sedikit tengangan(freqwensi osilator horizontal )di pin IC horizontal out.
Permasalahan ini biasnya hanya berkisar pengantian eletrolite saja.ganti saja elco elco yang gembung di sekitar power suplay  dan sekitar IC verticalnya.



Periksa, kemudian gantilah elco yang kelihatan  mengelembung,atau bodinya sudah tidak wajar lagi,

Ganti juga elco
C505  (   1uf/50v     )
C508  (   220uf/16v )
C593  (   22uf/16v   )
C452  (   33uf/16v    )
C526  (   10uf/16      )
C646  (   100uf/16v )

lihat letak komponen yang rusak.

selesai semoga bermanfaat
by ; amrisf99@gmail.com

Kerusakan gambar pada TV SUKIRA

dengan keadan hidup namun gambar gelap tidak bisa di terangkan melalui menu maupun dengan memaksimumkan trim scrin .

Pemecahan masaalah :

1.periksa seluruh tegangan dari power supply .
 apa ada yang cacat, tidak sesui denagan ketentuan pabrik,selesaikan dulu problem ini,
 cari penyebabnya dengan melepas beban yang ada pada rangkaiyan tsb.( kalau bagus
  lanjutkan ke langkah berikutnya )


2.lakukan penggantian komponen yang di anggap mencurigakan seperti elco mengembung,resistor yang terbakar, solderan yang retak, dioda putus atau hubungan pendek dll.( kalau sudah dan yakin sudah sempurna lakukan langkah selanjutnya )

3.periksa tegangan crt ,katoda rgb,dalam posisi normal ukuran tegangan sama ke tiga grid rgb,jika bagus,lanjutkan ke langkah berikut.


4.periksa crt ( apakah sudah soak.cara termudah untuk pemeriksaan dengan menjajal mesin baru ,jika hasilny cerah berarti crt masih bagus )



5.terahir lakukan pengantian IC Croma,cabut IC crome ,setelah tercabut ukur tegangan pada tiap pin pada pcb yang belum di pasang IC Crome nya,pastikan di antara pin IC ada tegangan 5volt atau sesuaikan dengan petunjuk paprik..gantilah IC Crome dengan yang baru.


                    Selamat mencoba mudah mudahan bermanpaat

Minggu, 26 Februari 2012

TV Panasonic Quintrix F TC 2088MNB


TV Panasonic Quintrix F
TC 2088MNB


Panasonic Quintrix F  Model   TC2088MNB
IC Crome                               TDA9381PS/N3/2/1662.
Flyback transformator             G4GAM 3F21-1

Permasaalahan;
pada awal dihidupkan hanya lampu pilot yang hidup dan kemudian berkedip kedip.
Pemecahan      :

 setelah kesing di buka , seperti biasa memeriksa seluruh tegangan yang ada sesuai tegangan pada tiap blok rangkaian .
·         Lepaskan dulu beban vertical agar kita agar dapat melakukan pemeriksaan berkemungkinan ic vertical bermasaalah ,

·         Coba hidupkan tv apakah normal ? dengan garis horizontal pada crt ?,jika hal ini terjadi maka ganti saja IC vertical baru dengan terlebih dahulu mengecek tegangan supply untuk ic tersebut.

·        Jika masih belum ada perubahan segeralah cari tr SMD (Q605)tulisan bodinya LF. Yang mana basis nya terhubung ke Dioda D511 seri ke R512 seri ke diode D512 seri ke R513 kemudian kaki flyback pin 1. Cabut saja tr itu,coba hidupkan tv. Bagaimana hasilnya .

Normal tapi masih ada garis horizontal? biasanya sampai disini tv sudah bekerja sempurna .
Lihat gambar posisi di pcb letak tr Q605

Pasanglah kembali ic vertical dan hidupkan dan beri sinyal gambar /suara.biarkan hidup lama sambil mengamati apakah masih ada gejala lain yang Nampak saat tv dalam keadan hidup itu.
·         Selamat bekerja semoga bermanfaat.
by : amrisf99@gmail.com



Anak SMK   sedang melakukan praktik pengecekan tegangan pada rangkaian televisi



 pengecekan tegangan vertikal
 tv hidup kembali





Senin, 05 Desember 2011

EXTRIME POWER AMPLIFIER

EXTRIME  POWER  AMPLIFIE

Sebuah Power amplifier bertenaga besar merek “ EXTRIME “ tidak dapat bekerja dengan semestinya lampu pilot berwarna merah bertuliskan pro menyala ,hal ini pertanda ada kerusakan pada bagian penguat awal maupun pada penguat ahir nya.
a, gejala yang tampak saat di hidupkan :
1.tidak ada suara sama sekali.
 2.lampu protect menyala (tidak mau mati)
b. pemecahan masaalah.:
1. setelah tutup box di buka , periksalah dan angkat dari box salah satu dari modul power .
2.lepaskan soket kabel dengan memberi tanda (bagi pemula)
3.lepaskan modul (kit) bagian penguat awal dari dudukannya.
4.periksa komponen yang mencurigakan seperti resistor terbakar, dioda hubungan pendek(koslet),transistor yang rusak. lihat gambar




Letak Dioda zener yang hubungan singkat terletak pada modul drivernya,

















Letak dioda zener yang sering rusak .tanda panah kuning titik yang sering rusak




















Periksa semua transistor dengan cara melepas resistor pada basis dan emitornya

lakukan penggantian componen yang rusak dengan yang baru.
pasang kembali dan coba di tes

jika sudah tidak protect lagi coba speaker di pasang kemudian hidupkan.

semoga bermampaat

Selasa, 08 Maret 2011

KERUSAKA GAMBAR TV CHINA

TV CHINA

Kerusakan gambar pada tv china
IC LA76810A.
 Permasaalahan :

Gejala yang tampak : kualitas gambar terganggu pada sisi tabung gambar ( crt ) sebelah kanan .seolah olah gambar masuk kedalam kabut ,di mulai dari pertengahan crt makin ke kanan makin berkabut ,tapi pada sisi sebelah kiri sama sekali tak ada masaalah ( gambar normal )
 Pemecahan masaalah :
a. pertama kali kita harus mengecek seluruh tegangan yang di butuhkan pada tiap rangkaian sesui dengan data pabriknya .pastikan tidak ada tegangan yang bermasaalah ,kalau di temukan ,sempurnakan dulu karna berarti ada kerusakan pada rangkain tsb.
b. periksa dan ganti setiap ada elco yang mencurigai seperti elco gembung,
c. teliti jika ada R yang gosong ,ganti jika di temui !.
d. periksa capasitor yang terhubung pada IC LA76810A pin25

yang menghubungkan pin25 dengan ground,ukurannya berpariasi,cabut saja capasitor tsb ,hidupkan tvnya, lihat hasilnya .



Terimakasih mudah mudahan bermampaat.






Jumat, 04 Maret 2011

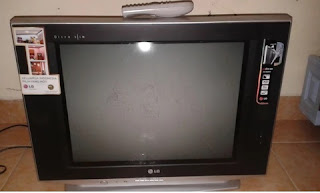

ELECTRONIC SERVICE: Kerusakan patal pada TV LG Slim


Kerusakan patal pada TV LG Slim

Permasaalahan : TV mati total ,transistor horizontal hubungan pendek ( koslet ) jika di lepas transistor horizontal ,tengangan pada titik kaki colektor normal dan tidak ada  masaalah  sama sekali termasuk tegangan pada titik lainnya.namun setelah di ganti tr horizontzl dengan yang baru, baru terjadi masaalah .
tr yang baru di pasang akan  segera rusak kembali.begitu seterusnya walau diganti dengan tr horizontal yang lebih besar namun   tetap saja akan  rusak.

Pemecahan masaalah :
jangan tergesa gesa berprasangka bahwa FBT yang rusak menjadi penyebabnya. hasil pemerikasaan menyatakan bahwa FBT baik baik saja setelah di cobakan pada mesin yang normal.
titik permasaalahan  yang saya temui terdapat pada capasitor tegangan 1600volt
yang terletak pada rangkaian horizotal dengan nilai 18nano.capasitor ini biasanya rusak namun jika di ukur dengan multi lazimnya baik saja( tidak koslet)  namun sebenarnya capasitor tsb rusak dengan perubahan nilai capasitasnya menjadi 18p bahkan ada yang nol parat,hal ini dapat di buktikan dengan menggunakan tester capasitor
                                                          tester capasitas


gantilah capasitor tsb dengan ukuran  yang sama ,pasang kembali tr horizontal yang baru .hidupkan TV nya lihat perubahannya ,apakah tr horizontalny mati lagi ? atau selaliknya

                                                              .selamat mencoba !!!!

                                  mohon kritik membangun anda yang menguhjungi blog ini.
 Terima kasih,
semoga bermampaat.
